一、產品概述：

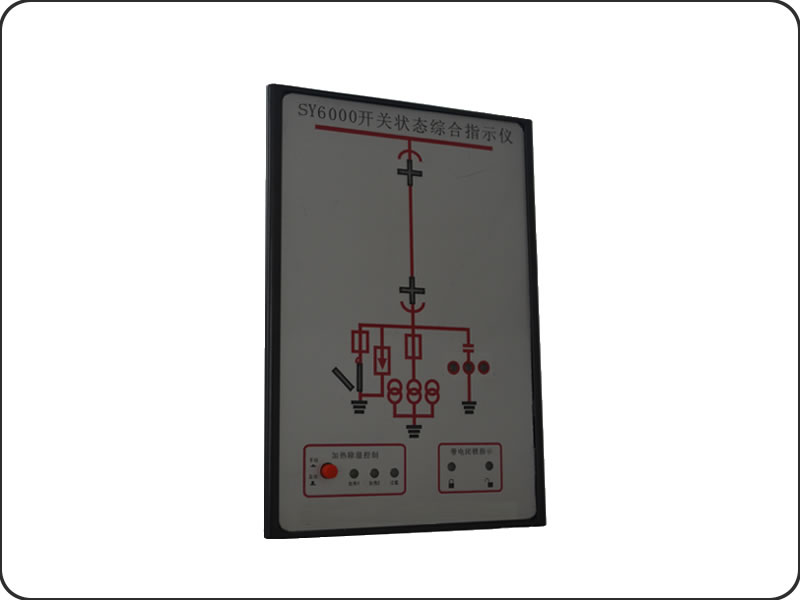

       SYK6000開關狀態綜合指示儀是根據當前中壓系統開關柜技術發展而開發設計的一種新型的多功能、智能化模擬動態指示裝置。它集一次回路模擬圖、開關狀態、斷路器位置、接地閘刀位置、彈簧儲能狀態、高壓帶電指示、高壓帶電閉鎖以及自動（手動）加熱除濕控制、過溫排風等多功能于一體。該產品以一體化布局配套裝備于開關柜，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。將簡化開關柜的面板結構設計，美化開關柜的面板布局，完善開關狀態的指示功能和安全性能。
       開關狀態模擬顯示儀的應用，可取代現有的一次回路模擬指示牌、電磁式開關狀態指示器、帶電（閉鎖）指示器，接地指示器、自動加熱除濕、溫濕度控制器等多種控制、指示裝置。
       具備RS485通訊功能，配備國際通用的MODBUS通訊規約，能將各種信息上傳后臺系統，完美融入自動化控制系統。
二、主要技術指標
    工作電源：AC/DC 85 ~ 265 V，45 ~ 55Hz
    使用環境：-10℃~50℃，≤95%RH
    存儲環境：-40℃~80℃，≤95%RH
    抗電強度：外殼與端子之間 AC2000V /1min
    絕緣性能：外殼與端子之間≥100MΩ
    抗電磁干擾性能：符合IEC255－22的標準規定
    開關量輸入端子和LED數碼顯示關聯關系：動態配置
三、主要功能簡介
3.1模擬顯示功能
◆ 斷路器狀態指示：斷路器分合閘，無源觸點輸入
     斷路器合閘時，合閘觸點閉合，“紅色垂直”形模擬條發光；斷路器分閘時，分閘觸點閉合，“綠色傾斜”形模擬條發光。
◆ 斷路器位置指示：無源觸點輸入
    工作位置觸點閉合時，“十”形數碼管紅色垂直模擬條發光；試驗位置觸點閉合時，“十”形數碼管綠色水平模擬條發光。
◆ 接地刀位置指示：無源接點輸入
     無信號輸入或者輸入信號斷開時，“綠色傾斜”形模擬條發光，表示接地開關斷開；無源輸入信號閉合，“紅色垂直”形模擬條發光，表示接地開關閉合。
◆ 彈簧儲能狀態指示：無源信號輸入
     無源輸入信號閉合，黃色指示燈亮代表已經儲能；無源輸入信號斷開，黃色指示燈熄滅代表未儲能。
 注：1）以上接點信號均來自于斷路器的輔助接點，接地閘刀可用行程開關觸點。
         2）失電狀態所有的發光指示均不亮。
         3）輸入信號均要求無源，不能接入任何電源，否則會損 壞裝置。
 3.2高壓帶電指示及閉鎖功能
       LED啟動電壓（KV）：額定相電壓×0.15~0.65
       強制閉鎖啟動電壓（KV）：額定相電壓×0.65
       當產品接入電源時，某一相帶電時該相的帶電指示燈亮，并且?guī)щ婇]鎖指示區綠燈亮，帶電閉鎖輸出斷開；三相均不帶電時帶電閉鎖指示區紅燈亮，帶電閉鎖輸出閉合。
       當產品未接入220V電源時（或斷電情況下），帶電閉鎖輸出一直為斷開，其開鎖和解鎖燈不亮。但當某一相帶電時，該相的帶電指示燈會亮。
 3.3加熱除濕控制功能
       負載電源：AC220V、AC110V；
       控制方式：除濕：當環境濕度≥85%RH啟動除濕負載；當環境濕度≤75%RH時凝露解除，除濕退出，控制指示燈滅。
 （或加熱：當環境溫度≤5℃±2℃時啟動加熱負載；當環境溫度≥10℃±2℃時，加熱退出，控制指示燈滅?；蚪禍兀寒?dāng)環境溫度≥40℃±2℃時啟動降溫負載；當環境溫度≤35℃±2℃時，降溫退出，控制指示燈滅。）
負載輸出繼電器觸點功率：AC220V/5A（帶阻性負載）
      傳感器：有兩路傳感器，分別用于負載1和負載2的傳感控制
 四、產品外形尺寸及安裝方法
 外形尺寸
 長×寬×深：205mm×138mm×47mm
 嵌入部分尺寸
 長×寬×深：177mm×117mm×38mm
